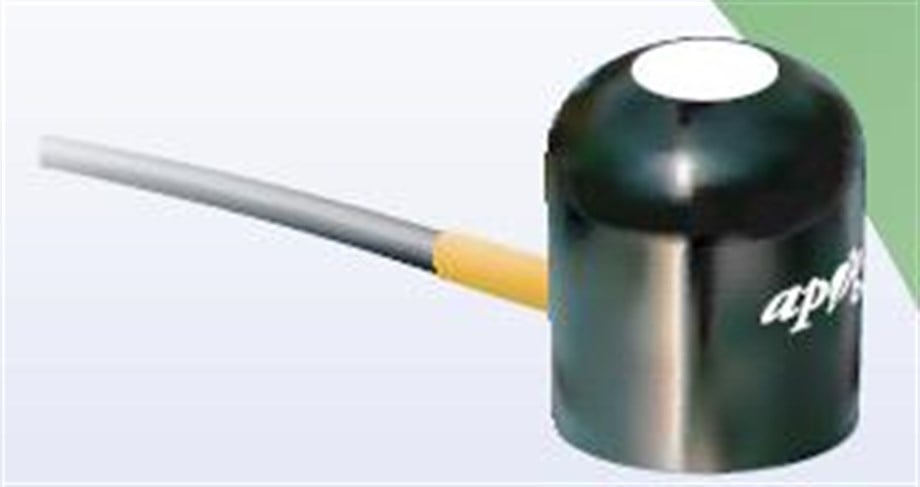

Apogee SP-110 Silikon Hücreli Pyranometre – Toplam Güneş Işınımı, 1750 W/m²’ye Kadar

Bir alana ne kadar güneş enerjisi düştüğünü bilmek; sulama miktarını, gölgeleme zamanını ya da sera havalandırmasını planlamanın temelidir. Apogee SP-110 bu enerjiyi silikon bir hücreyle algılayıp metrekare başına watt olarak ölçer. Sensör sinyalini kendisi üretir, harici besleme gerekmez; ışınımla doğru orantılı milivolt düzeyindeki çıkışı HOBO veri kaydedicinin dış girişine bağlanır.

Ürün Özellikleri

• Model: SP-110 (Apogee)
• Ölçüm büyüklüğü: toplam güneş ışınımı
• Ölçüm aralığı: 0–1750 W/m², doğrusallık hatası %1’in altında
• Dalga boyu bandı: 360–1120 nm
• Kalibrasyon belirsizliği: ±%5
• Duyarlılık: her W/m² için 0,20 mV
• Görüş açısı: 180°
• Tepki süresi: milisaniyenin altında
• Yıllık kayma: %2’den az
• Sıcaklık katsayısı: °C başına -0,04 ± 0,04 %
• Çalışma ortamı: %0–100 nem ve -40…70 °C sıcaklık
• Gövde: anodize alüminyum, Ø24 × 27,5 mm; difüzörü dökme akrilik, iç kısmı dolgulu
• Kablo: Santoprene kılıflı, blendajlı bükümlü çift, ucu açık

Nasıl Kullanılır?

1. Sensörü yanında gelen naylon vidayla sabit bir zemine tutturun; terazileme için AL-100 plakası, direk kolu için AM-110 braketi kullanılabilir.
2. Gövdenin tam yatay olduğundan emin olun.
3. Kuzey yarımkürede kabloyu gerçek kuzeye çevirin; yön kaynaklı hata böylece çoğunlukla %1’in altında kalır.
4. Direk, tripod ve diğer cihazların gölge düşürmediği bir konum seçin.
5. Kırmızı ucu artıya, siyah ucu ortak uca bağlayın ve yeşil koruma kapağını çıkarın.

Kendi Sinyalini Üreten Sensöre Dikkat

Bu tip pyranometreler pasif çalışır; dolayısıyla tam güneşte 0–250 mV civarını okuyabilen bir giriş yeterlidir. Sensöre dışarıdan gerilim vermek hücreye zarar verir.

Okumalar Düşerse

En sık neden, difüzör üzerinde biriken nem ve kirdir. Tozu su ya da cam temizleyiciyle ıslatılmış yumuşak bir bezle, tuz kalıntısını sirkeyle silin; aşındırıcı malzeme kullanmayın. Açık havada öğle saatlerindeki değerler birkaç gün üst üste açık gök modelinden %6’dan fazla uzaklaşıyorsa sensörü temizleyip yeniden terazileyin, sorun sürerse üreticiye danışın. Silikon hücreli modeller açık gök güneşine göre kalibre edildiğinden bulutlu havada, yansıyan ışıkta ve yapay kaynaklarda spektral hata görülebilir.
