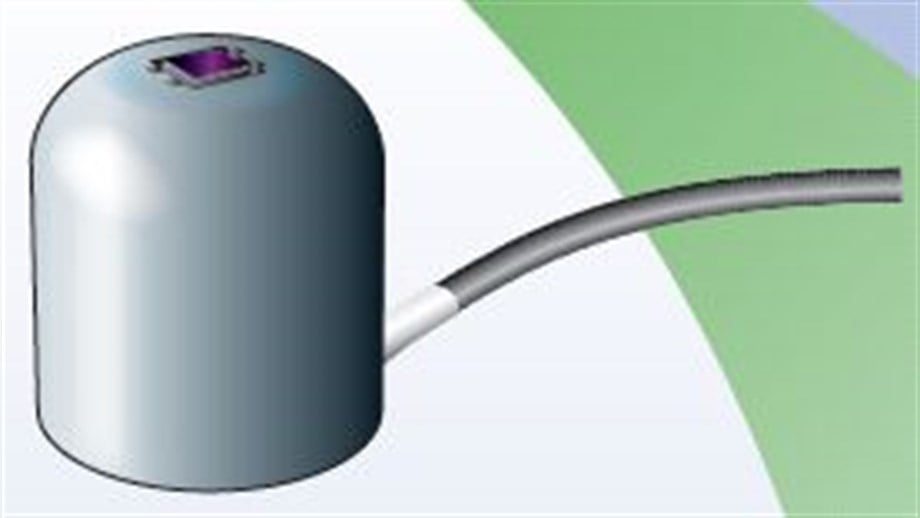

Apogee SU-100 Ultraviyole Işınım Sensörü – 250–400 nm Bant, Yükseltilmemiş mV Sinyal

Sera örtüsünün UV geçirgenliğini izlemek, açık havadaki ultraviyole düzeyini kaydetmek ya da laboratuvarda UV lambalarıyla çalışmak isteyenler için küçük bir ışınım sensörüdür. 250–400 nanometre aralığındaki ışığı foton akısı olarak ölçer ve sonucu yükseltilmemiş milivolt sinyal biçiminde veri kaydedicinin analog girişine verir. Her sensör kendi fabrika kalibrasyon katsayısıyla gelir.

Ürün Özellikleri

• Model: SU-100 (Apogee)
• Ölçüm birimi: µmol/m²/s; istenirse W/m² cinsine çevrilir
• Dalga boyu: 250–400 nm
• Duyarlılık: her µmol/m²/s için 0,2 mV; her W/m² için 0,61 mV
• Katsayı: her mV için 5 µmol/m²/s ya da 1,65 W/m²
• Kalibrasyon belirsizliği: ±%10
• Tekrarlanabilirlik: %1’in altında
• Yıllık kayma: %3’ün altında
• Doğrusal sapma: %1’den az (300 µmol/m²/s sınırına kadar)
• Tepki: 1 milisaniyeden hızlı
• Görüş açısı: 180°, 75° zenit açısında kosinüs hatası ±%10
• Sıcaklık etkisi: °C başına yaklaşık %0,1
• Ortam: -40…70 °C, %0–100 nem
• Gövde: Ø24 × 28 mm anodize alüminyum, kubbe başlık

Nasıl Kullanılır?

1. Sensörü ölçüm yapılacak yüzeye paralel ve gölgesiz bir noktaya sabitleyin.
2. Sinyal uçlarını veri kaydedicinin analog dış girişine bağlayın.
3. Kayıtları kalibrasyon katsayısıyla çarparak UV akısına çevirin.
4. Yıllık kaymayı göz önüne alarak periyodik yeniden kalibrasyon planlayın.

Hangi Işık Altında Ne Kadar Sapar?

Sensör güneş ışığı için ayarlandığından gün ışığında spektral hata sıfıra yakındır. Yapay kaynaklarda tablo değişir: metal halide lambada yaklaşık %2,8, T5 floresanda %9, cıva ark lambasında %17,8 sapma görülür. Kalibrasyon metal halide lamba altında transfer standartlarıyla, NIST’e izlenebilir bir spektroradyometre kullanılarak yapılır. Kubbe başlık su damlalarının ve çiyin akıp gitmesine yardım eder, bu da toz kaynaklı hatayı azaltır.

Kullanım Notu

Üretici bu sensörü kesintisiz ve uzun süreli dış ortam ölçümü için önermez; dönemsel ölçümlerde ve laboratuvar çalışmalarında tercih edilir.
