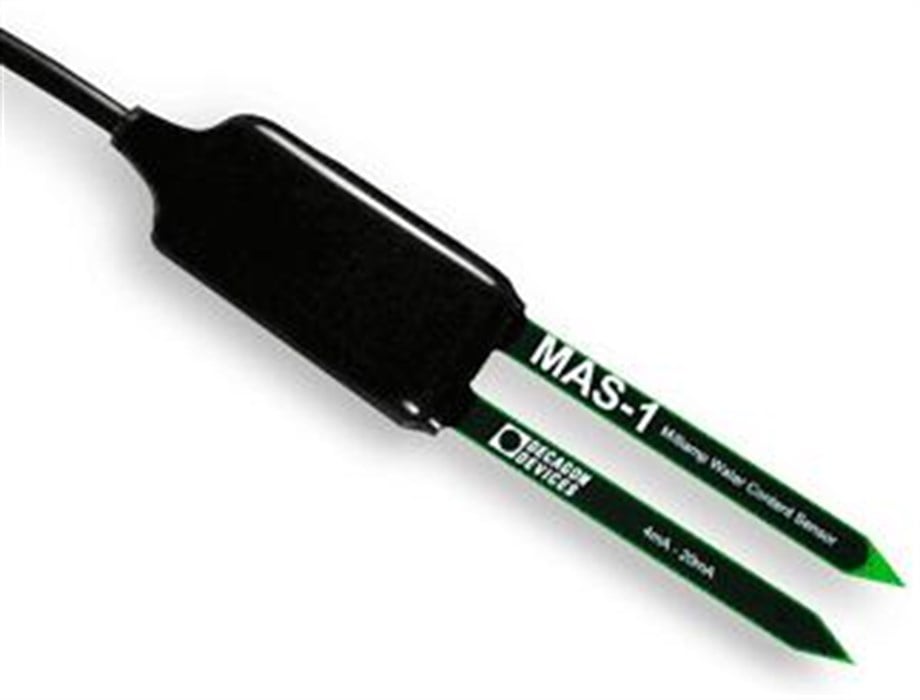

Decagon MAS-1 Akım Çıkışlı Nem Sensörü – Toprak, Torf ve Taş Yünü İçin, 4–20 mA Sinyal

Sulama otomasyonuna doğrudan bağlanabilen bir nem sensörü arayanlar için MAS-1, ölçtüğü hacimsel su içeriğini (VWC) endüstride yaygın 2 telli 4–20 mA akım sinyaline çevirir; verici devresi gövdenin içindedir. Bu sayede ara dönüştürücüye gerek kalmadan PLC’ye, sulama kontrol cihazına ya da analog girişli bir kaydediciye bağlanır. Çatallarına 70 MHz’lik bir salınım uygulayarak çevredeki ortamın kapasitansını ölçer; değer saniyede bir güncellenir.

Ürün Özellikleri

• Model: MAS-1 (Decagon, bugünkü METER Group)
• Ölçülen büyüklük: hacimsel su içeriği
• Yöntem: 70 MHz kapasitans
• Aralık: genel kalibrasyonla 0–0,57 m³/m³; özel kalibrasyonla %0–100
• Genel kalibrasyonda doğruluk: ±%6 VWC (%65 VWC’ye kadar, EC 8 dS/m’nin altında)
• Kullanılabildiği ortamlar: toprak, torf, taş yünü
• Sinyal: 2 telli, 4–20 mA
• Besleme: sürekli 12–32 V DC
• Zamanlama: ilk okuma 1 saniyede, akım 4 saniyede kararlı
• Ölçüler: 89 mm × 18 mm × 7 mm; prob boyu 5 cm
• Çalışma sıcaklığı: -40…60 °C
• Kablo: 2 m, açık uçlu kalaylı teller

Nasıl Kullanılır?

1. Kırmızı teli beslemenin artısına, siyah teli okuyucunun akım girişine bağlayın; iki tel arasında en az 12 V kalmasını sağlayın.
2. Akım girişi olmayan kaydedicide çevrime seri bir ölçüm direnci koyup üzerindeki gerilimi okuyun; direnç 13 V’ta 50 Ω’u, 24 V’ta 600 Ω’u, 32 V’ta 1000 Ω’u geçmemeli, gürültü için üzerine 100 µF kapasitör eklenebilir.
3. Sensörü elle, çukurun tabanındaki ya da yan duvarındaki bozulmamış toprağa itin; çatallar siyah gövdeye kadar gömülsün, arada kök ve dal kalmasın.
4. Kuru ve sert toprağı önce gevşetin ya da ıslatın; sensörü çakmayın, kablosundan çekerek çıkarmayın ve büyük metal direklerden uzak tutun.

Kalibrasyon ve Arıza Kontrolü

Genel kalibrasyon dışında üretici; mineral topraklar, torf ve saksı toprakları ile Grodan taş yünü için ayrı eşitlikler yayımlar. Mineral toprak için verilen doğrusal eşitlik şöyledir: VWC = 0,0479 × mA − 0,391. Sağlam bir sensör, çevresinden en az 15 cm uzakta havada tutulduğunda yaklaşık 3,4–4,7 mA, kap duvarından en az 5 cm uzakta musluk suyuna daldırıldığında 18,1–22,4 mA civarı verir. Toprakta eksi değer görülüyorsa sebep çoğunlukla zayıf temastır; sensörü çıkarıp çatallar tamamen gömülecek şekilde yeniden yerleştirin.
