Hareketli Parçasız Ultrasonik Anemometre – 60 m/s'ye Kadar Hız ve Yön, Akım Çıkışlı

Rüzgârın hızını ve geldiği yönü ultrasonik ses darbeleriyle ölçen, dönen kepçesi ya da kanadı olmayan kompakt bir sensördür. Değerleri 4-20 mA akım sinyaliyle PLC'ye, sera kontrol cihazına ya da veri kaydediciye aktarır. Saniyede 60 metreye uzanan ölçüm aralığı fırtına rüzgârlarını da kapsar.

Ürün Özellikleri

• Hız ölçümü: saniyede 60 metreye kadar; hata payı ±0,2 m/s, gösterim adımı 0,01 m/s
• Yön ölçümü: 359 dereceye kadar; hata payı ±3°, gösterim adımı 1°
• Çıkış sinyali: 4-20 mA akım
• Çalışma gerilimi: 12 V DC
• Gövde: ABS plastik; 14 cm en, 14 cm derinlik, 11,5 cm yükseklik
• Kablo uzunluğu: 2 metre

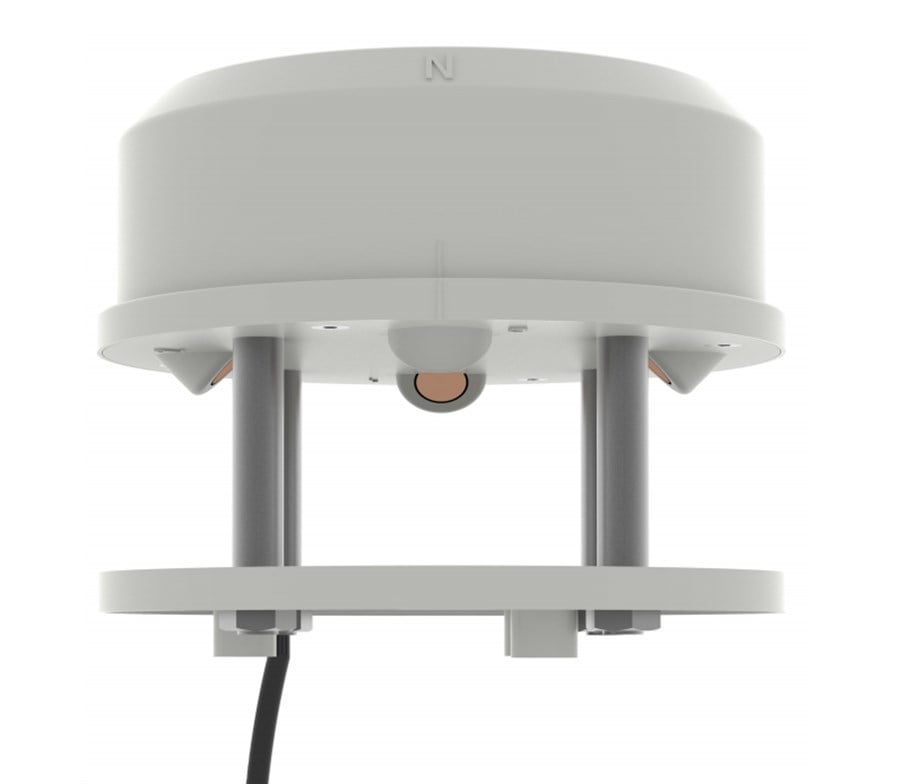

• Görünüm (görselden): beyaz kubbe biçimli üst kısım, ayaklar üzerinde ölçüm yüzeyi

Nasıl Kullanılır?

1. Sensörü rüzgârı kesen yapılardan uzak, açık bir noktaya düz olarak takın; açık arazide meteorolojik standart yükseklik 10 m'dir, serada çatı üstü yeterlidir.
2. Gövdedeki referans işaretini gerçek kuzeye çevirin.
3. Kabloyu bağlantı kutusuna getirip 12 V DC beslemeyi ve akım çıkışını pano girişine bağlayın.
4. Hız ve yönün tek mi iki ayrı mı akım kanalından verildiği kaynaklarda yazmıyor; bağlantı şemasını siparişte isteyin.

Ultrasonik Ölçümün Mantığı

Karşılıklı yerleştirilmiş dönüştürücüler birbirine ses darbesi gönderir. Rüzgârla aynı yönde giden darbe daha çabuk, ters yönde giden daha geç ulaşır; bu süre farkından hız ve yön hesaplanır. Darbeler her iki yönde gönderildiği için sıcaklık ve nemle değişen ses hızı sonucu bozmaz. Dönen parça olmadığından yatak aşınması yaşanmaz, bakım ihtiyacı azalır ve çok hızlı ölçüm alınabilir. Dönüştürücüler üzerinde yağmur suyu ya da buz biriktiğinde okumalar geçici olarak sapabilir. Sera pencerelerinin kuvvetli rüzgârda kapatılması, sisleme ve ilaçlamada rüzgâr eşiği, meteoroloji istasyonlarında hız-yön kaydı başlıca kullanım alanlarıdır.
