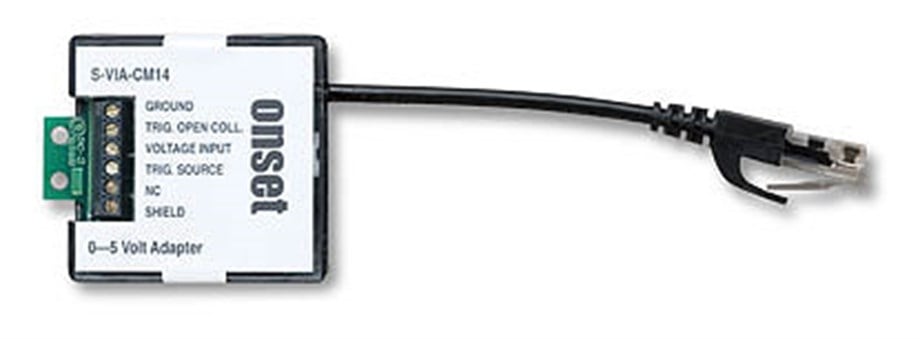

HOBO S-VIA-CM14 Voltaj Girişli Akıllı Sensör Adaptörü – Onset, 0–5 V Sinyal İçin

Gerilim çıkışlı bir sensörü HOBO meteoroloji istasyonunun akıllı sensör ağına katmak için kullanılan 12 bitlik bir dönüştürücüdür. Adaptör, ölçümden önce sensöre kısa süreli uyarım gerilimi verir, ardından sinyali okuyup istasyona iletir. İstasyon onu takıldığı anda tanıdığından ölçekleme ya da kalibrasyonla uğraşmak gerekmez; her adaptör bir veri kanalı olarak listelenir.

Ürün Özellikleri

• Ürün kodu: S-VIA-CM14
• Okuma aralığı: 0–5 V DC; 0–10 V sinyaller için uygun değildir
• Hassasiyet: çalışma sıcaklığı boyunca ±10 mV ve okumanın ±%0,3’ü
• Çözünürlük: ±1,221 mV (12 bit)
• Uyarım gerilimi: 2,5 V (±%2,4), 1 mA sınırlı
• Açık kolektör tetik: 30 V’ta en çok 115 mA
• Zamanlama: 10,3 ms ısınma, 2,4 ms okuma (±%3)
• Sinyal işleme: her örnekte 32 okumalık dijital süzme, istenirse aralık ortalaması
• Bağlantı: vidalı klemens, tek veri kanalı
• Kablo uzunluğu: 14 cm
• Giriş empedansı: 1 MΩ

Nasıl Kullanılır?

1. Sensörün çıkış tellerini adaptörün klemensine sıkıştırın.
2. Adaptörün kısa kablosunu istasyondaki akıllı sensör portuna takın.
3. Sensör 1 mA’den fazla besleme istiyorsa açık kolektör tetik çıkışıyla harici bir besleme rölesi sürün.
4. Okuma gürültüsünü azaltmak için yazılımda kayıt aralığı ortalamasını açın.

İstasyon Uyumu ve Dış Ortam

İki adaptör yeri bulunan RX3000 ve U30’a doğrudan takılır. H21 kodlu USB Micro Station’a ya da RX2100 kodlu MicroRX’e bağlamak içinse araya S-ADAPT-6 kutusu ile bir uzatma kablosu eklenir. Dış ortamdaki sensörün hava koşullarına dayanıklı bir kutuda bulunması üreticinin şartıdır; adaptörü korumak için S-EXT-CASE2 kutusu mevcuttur.
