Kremayer Hareketini Q32 Perde Borusuna Aktaran Mil Parçası – Manşonlu ve Çift Pimli

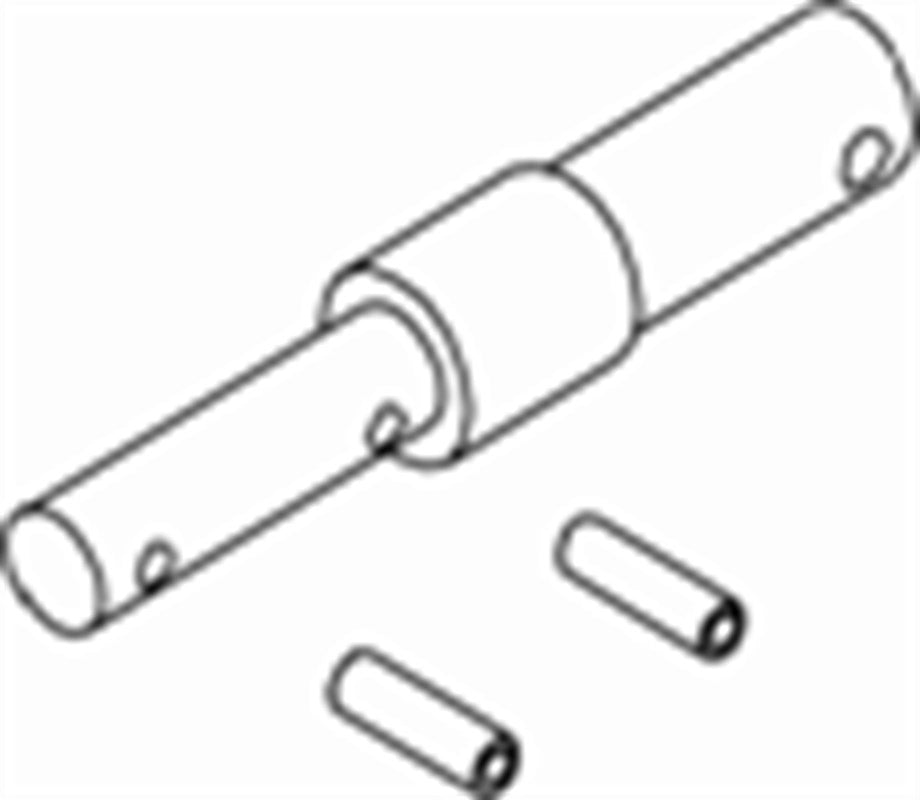

Kremayerli perde sistemlerinde pinyonun ittiği kremayer, perdeyi taşıyan boruya bir ara parçayla bağlanır. Bu parça silindirik bir mil, mile geçen bir manşon ve bağlantıyı sabitleyen iki küçük pimden oluşur.

Ürün Özellikleri

• Bağladığı parçalar: perde kremayeri ve Q32 boru
• Yapı: silindirik mil ve manşon
• Sabitleme: iki pim
• Sistem: kremayerli ısı perdesi hattı
• Satış: tek parça

Montaj

1. Milin bir ucunu perde kremayerinin bağlantı noktasına yerleştirin.
2. Manşonu Q32 boruyla hizalayın.
3. Pimleri yuvalarına takarak bağlantıyı sabitleyin.
4. Pinyonu çevirip borunun kremayerle birlikte hareket ettiğini kontrol edin.

Kremayerden Boruya

Pinyon döndükçe kremayer ileri geri hareket eder; kremayere bağlı itme-çekme borusu da makaraların üzerinde kayarak perdenin hareketli kenarını taşır. Parça, 4970 mm boyundaki 3 mm'lik perde kremayeri ile Q32 boru kelepçesi ve makarasıyla aynı sistemde kullanılır.
