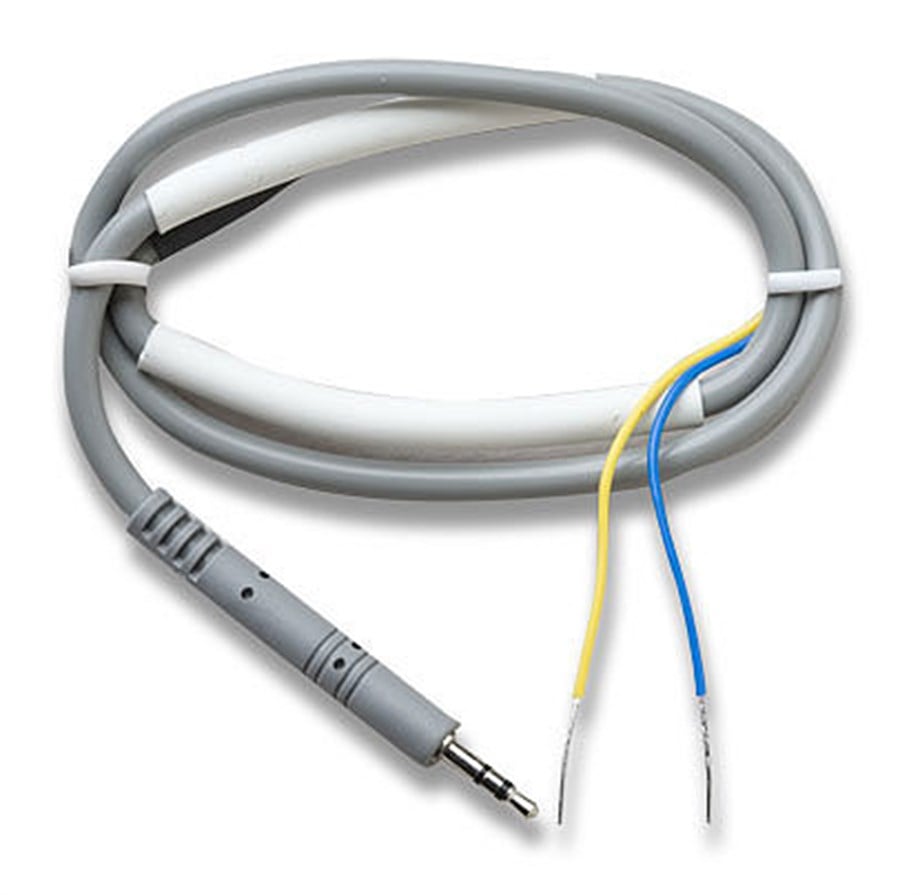

4–20 mA Akım Sinyali Kablosu CABLE-4-20mA – Onset HOBO Kaydedicilere, 47 cm

Endüstriyel basınç, seviye ve debi transmitterlerinin büyük kısmı ölçtüğü değeri 4–20 mA akım sinyaliyle bildirir. Bu kablo, analog dış girişi olan bir HOBO kaydedicinin böyle bir sinyali ek bir dönüştürücü olmadan okuyabilmesini sağlar. Bir ucu doğrudan kaydedicinin harici giriş jakına takılır; diğer uçtaki mavi ve sarı teller akım çevrimine bağlanır.

Ürün Özellikleri

• Ürün kodu: CABLE-4-20mA (Onset HOBO)
• Okuma aralığı: 0–20,1 mA
• UX120-006M, MX1104 ya da MX1105 ile doğruluk: ±0,001 mA ±%0,2
• U12 kaydediciyle doğruluk: ±0,02 mA ±%2,5
• ZW düğümüyle doğruluk: ±0,015 mA ±%2,0
• Çözünürlük: kaydediciye göre tam ölçeğin %0,002–0,03’ü
• Boy: 47 cm
• Uçlar: mavi ve sarı tel; gri bölümde hassas direnç
• Bağlanabildiği kaydediciler: U12, UX120-006M, ZW, MX1104, MX1105

Nasıl Kullanılır?

1. Kablonun jak ucunu kaydedicinin dış girişine takın.
2. Mavi ve sarı telleri, akım içlerinden geçecek şekilde transmitter çevrimine seri bağlayın; kutuplara dikkat edin.
3. Yazılımda ölçülen mA değerini sensörün aralığına, örneğin 0–10 bar’a ölçekleyin.
4. Kayıt aralığını belirleyip ölçümü başlatın.

Uyarılar

Gri kablonun renkli tellere ayrıldığı kısımda ölçüm direnci yer alır; bu bölüm kesinlikle kesilmemelidir. Girişe 20 mA’i aşan ya da ters yönde akım verilmemelidir.

Kaydediciye Göre Farklı Doğruluk

Kablo yalnızca ölçüm direncini taşır; akımı gerilime çevirip sayısal değere dönüştüren, kaydedicinin analog girişidir. Daha ince çözünürlüklü giriş kullanan MX1104, MX1105 ve UX120-006M en dar toleransı verir. Üretici bu kabloyla birlikte T-CON-ACT-300 ile T-CON-ACT-150 AC gerilim transmitterlerini ve ayrılabilir çekirdekli T-VER-971BP-200 DC akım transmitterini listeler.
