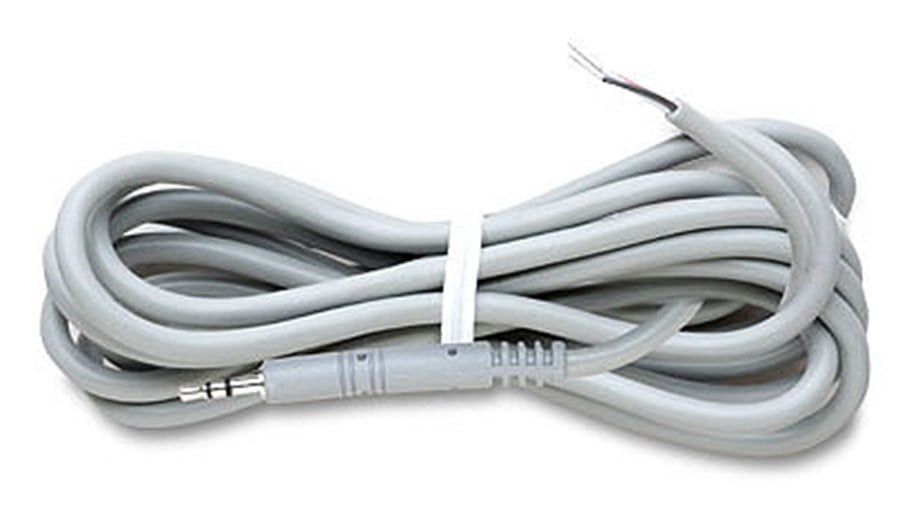

Voltaj Sinyali Giriş Kablosu – Onset HOBO, 2,5 / 5 / 10 / 24 V DC Seçenekli, 1,8 m

Gerilim sinyali veren bir sensörü HOBO kaydedicinin dış girişine bağlamanın yolu, sensörün çıkış aralığına uygun giriş kablosunu seçmektir. Bu üründe dört model var; üst sınırları sırasıyla 2,5 V, 5 V, 10 V ve 24 V DC’dir. Hepsinin boyu 1,8 metredir ve sensör tarafındaki uçlar 13 mm kalaylanmış örgülü teldir.

Ürün Özellikleri

• 0–2,5 V DC için kod: CABLE-2.5-STEREO
• 0–5 V DC için kod: CABLE-ADAP5
• 0–10 V DC için kod: CABLE-ADAP10
• 0–24 V DC için kod: CABLE-ADAP24
• Uzunluk: 180 cm
• Uç: 13 mm kalaylı örgü tel
• Bağlanabilen kaydediciler: dış girişli U12, UX120, MX1100 ve ZW
• Çözünürlük: U12 ve ZW’de tam ölçeğin %0,03’ü, UX120-006M / MX1104 / MX1105’te %0,002’si

Nasıl Kullanılır?

1. Sensörünüzün en yüksek çıkış gerilimini kontrol edin ve bunu kapsayan en dar aralıklı modeli seçin.
2. Kablonun fişini kaydedicinin harici girişine takın.
3. Kalaylı uçları sensörün sinyal ve ortak uçlarına bağlayın.
4. Yazılımda gerilim değerini sensörün ölçtüğü fiziksel birime ölçekleyin.

Model Bazında Doğruluk

CABLE-2.5-STEREO: UX120-006M / MX1104 / MX1105’te ±0,1 mV ±%0,1; ZW’de ±1,5 mV ±%2; U12’de ±2 mV ±%2,5.

CABLE-ADAP5: yüksek çözünürlüklü üç modelde ±0,2 mV ±%0,3; ZW’de ±3,1 mV ±%2,2; U12’de ±4 mV ±%2,7.

CABLE-ADAP10: aynı üç modelde ±0,4 mV ±%0,3; ZW’de ±6,2 mV ±%2,2; U12’de ±8 mV ±%2,7.

CABLE-ADAP24: UX120-006M / MX1104 / MX1105’te ±1,0 mV ±%0,3; U12’de ±20 mV ±%2,7. Bu model ZW düğümlerine bağlanmaz.
