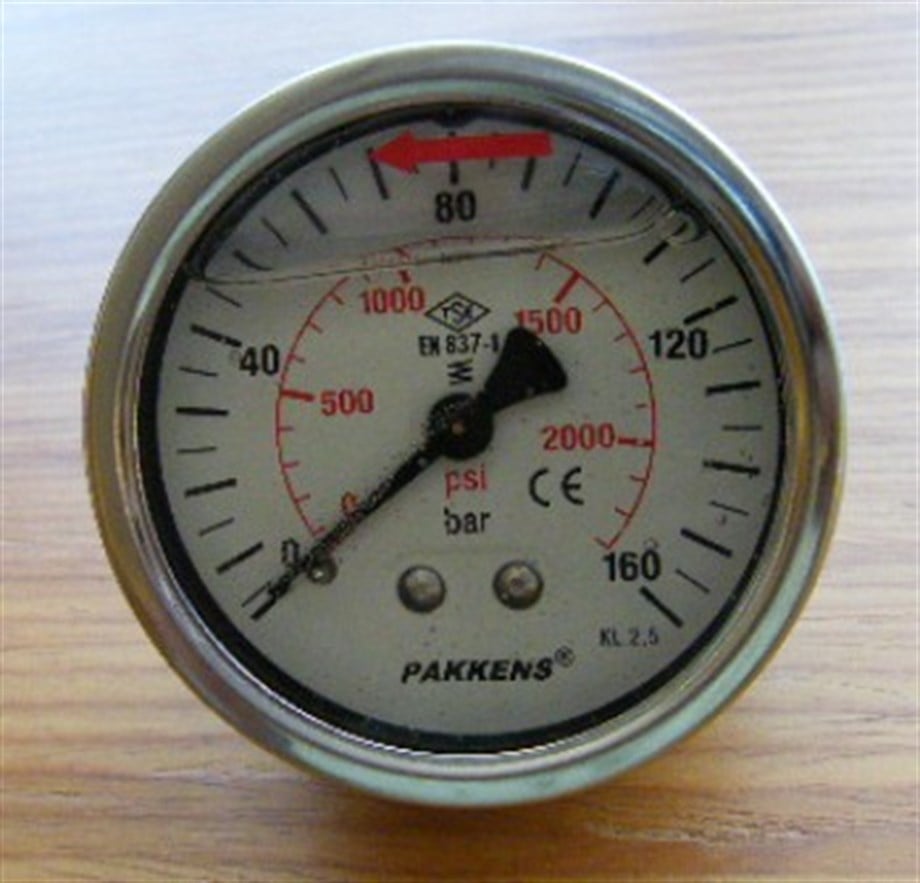

160 Bar Basınç Göstergesi Pakkens – Sisleme Hattı İçin Bar/Psi Kadranlı

Yüksek basınçlı sisleme ve nemlendirme sistemlerinde pompa çıkışındaki ya da hat üzerindeki basıncı okumak için kullanılan bir manometredir. Türk ölçüm cihazı üreticisi Pakkens'in ürünüdür; kadranında bar ölçeğinin yanında kırmızı renkte bir psi ölçeği yer alır.

Ürün Özellikleri

• Marka: Pakkens
• Tür: basınç ölçer (manometre)
• Ana ölçek: 0–160 bar
• İkinci ölçek: psi (kırmızı)
• Hassasiyet sınıfı: KL 2,5
• Uygunluk: EN 837-1
• İşaretler: CE ve TSE
• Kullanım yeri: yüksek basınçlı sisleme ve nemlendirme hattı

Nasıl Kullanılır?

1. Manometreyi sisleme pompasının çıkışına ya da filtre hattı üzerine takın.
2. Sistemi çalıştırın ve ibrenin gösterdiği değeri hedeflediğiniz çalışma basıncıyla karşılaştırın.
3. Sürekli çalışmada ibrenin yaklaşık 120 bar'ı aşmadığı bir düzen kurun.

Gösterge Hangi Aralıkta Okunmalı?

Üretici, sabit basınç altında sürekli çalışan bir göstergenin tam skalanın %10'u ile %75'i arasındaki bölgede tutulmasını tavsiye eder. 160 bar'lık bir kadranda bu, kabaca 16 ile 120 bar arasındaki bölgeye karşılık gelir. Basınç darbesi ya da titreşim olan hatlarda ise Pakkens sıvı dolgulu modelleri önerir.

Pakkens Genel Amaçlı Seri Hakkında

Üreticinin broşüründe 2,5 sınıfındaki genel amaçlı basınç ölçerler; çok yüksek ölçüm hassasiyeti aranmayan uygulamalar ile bakır alaşımlarını aşındırmayan sıvı ve gazlar için tanımlanır. Seri Ø40 ile Ø160 mm arasındaki gövde çaplarında üretilir, EN 837-1 standardına ve PED 2014/68/EU basınçlı ekipman direktifine uygundur, IP41 ya da IP65 koruma sınıfıyla sunulur. Bunlar seri geneline ait bilgilerdir; bu göstergenin kendi gövde çapı ve koruma sınıfı ayrıca belirtilmemiştir.

Sık Sorulan Sorular

Kadranda neden iki ölçek var? Bar ve psi birlikte basıldığı için, iki birimden biriyle etiketlenmiş pompalarda dönüştürme yapmadan okuma yapılabilir.
