Sera Makasına Vidalanan Çatı Penceresi Dişli Ünitesi – Cam Sera İçin Plakalı Pinyon

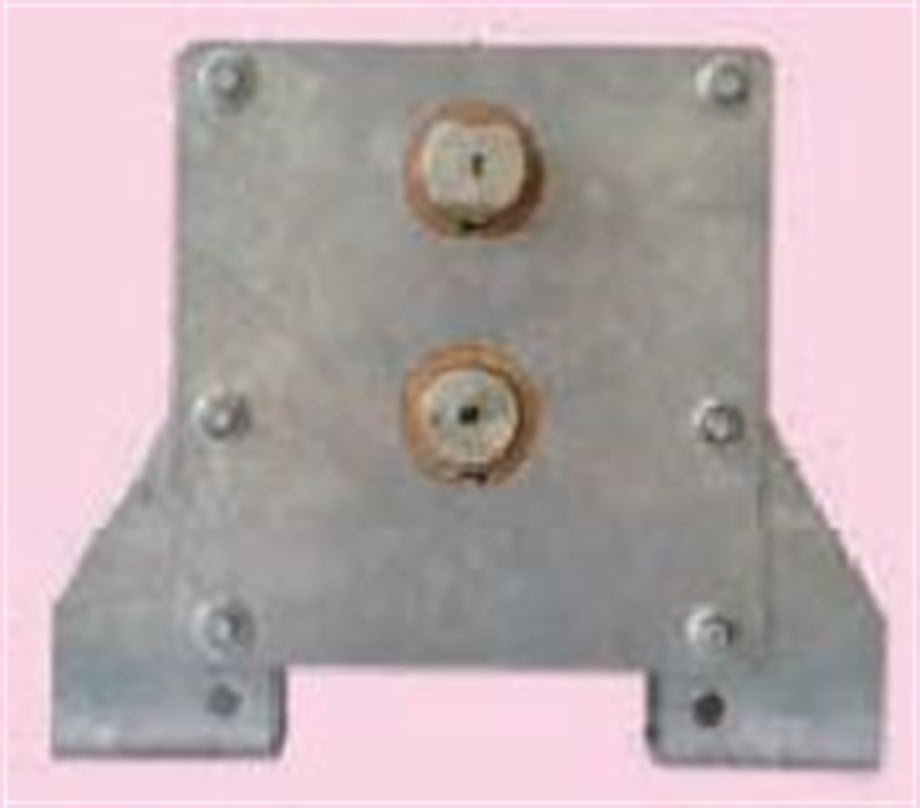

Cam seraların çatı pencerelerinde milin dönüşü, makasa bağlı pinyon üniteleri sayesinde kremayerin ileri geri hareketine dönüşür. Bu ünite, iki mil yuvası bulunan delikli galvaniz bir plakadan oluşur ve sera makasının üstüne vidalanır.

Ürün Özellikleri

• Gövde: delikli galvaniz plaka
• Mil yuvası: iki adet
• Montaj yeri: sera makasının üstü
• Eşleştiği parça: 120 cm cam sera kremayeri
• Uygulama: cam sera çatı havalandırması
• Satış: tek adet

Montaj

1. Üniteyi plakasındaki deliklerden sera makasına vidalayın.
2. Tahrik milini mil yuvasından geçirin.
3. Kremayeri üniteden geçirip ucunu pencere borusuna bağlayın.
4. Mili döndürerek kremayerin düzgün ilerlediğini kontrol edin.

Pinyon Ünitesi Nasıl Çalışır?

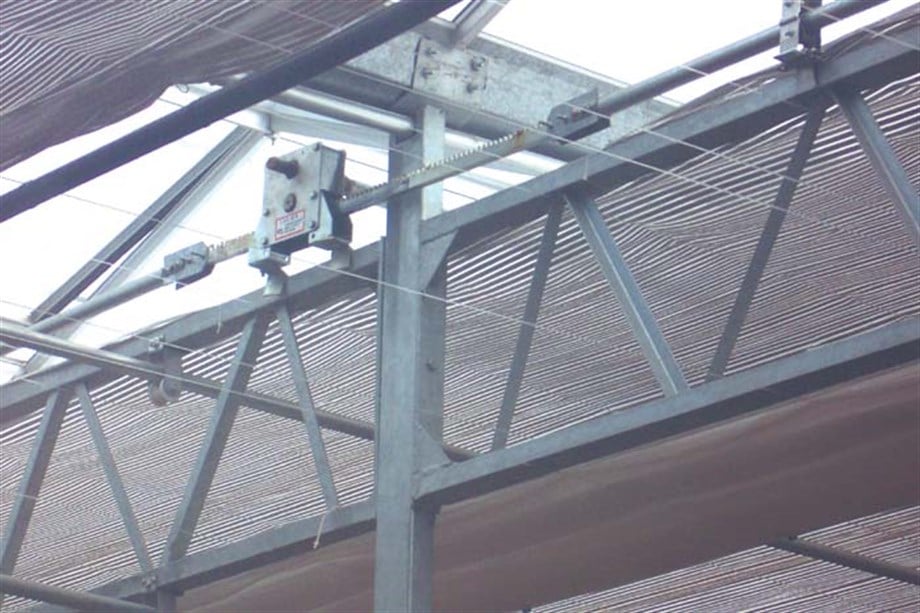

Motorun döndürdüğü mil pinyondan geçer; pinyon dişleri kremayeri kavrar ve dönüş, kremayerin düz bir çizgideki hareketine çevrilir. Pencerenin ağırlığı kremayer boyunca dağılır, pinyon ise yanal yükü yataklar aracılığıyla taşır. Uygulama fotoğrafında ünitenin makasın üstüne vidalandığı, milin içinden geçtiği ve kremayerin pencere borusuna doğru uzandığı görülür. Q32 boru yatağı ve bağlantı parçalarıyla aynı sistemde kullanılır.
