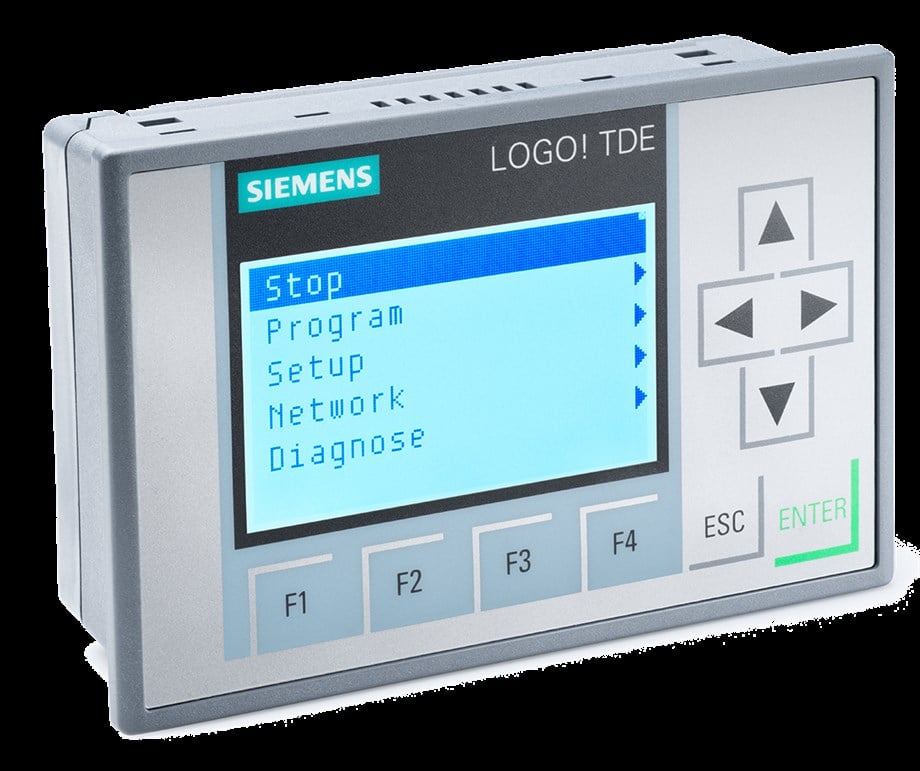

Siemens LOGO! TDE Tuşlu Metin Paneli – 3 İnç, Altı Satırlı Ekran, Çift Ethernet Portlu

LOGO! TDE, Siemens'in metin ekranı ile tuş takımını bir araya getiren panelidir. Siemens donanımlı sera iklim ve sulama kumanda sistemlerine sonradan eklenir; menüler ve ölçülen değerler altı satırlık ekranda okunur, ayarlar tuşlarla değiştirilir. Kontrol cihazıyla Ethernet üzerinden konuşur.

Ürün Özellikleri

• Model: Siemens LOGO! TDE
• Ekran: 3 inç (7,5 cm)
• Gösterim: altı satır, satır başına 20 karakter
• Tuşlar: dört ok, ESC, ENTER, F1–F4
• Haberleşme: Ethernet

Siemens'in güncel veri sayfasına göre:

• Ekran tipi: FSTN, LED aydınlatmalı
• Ethernet portu: iki adet
• Besleme: 12/24 V DC veya 24 V AC; tipik güç kaybı 1,8 W
• Ön yüz koruması: IP65
• Çalışma sıcaklığı: -20 ile 55 °C, yoğuşma olmadan
• Boyut: 128,2 × 86 × 38,7 mm; ağırlık 220 grama yakın
• Uyum: LOGO! 8 ve sonraki sürümler

Nasıl Kullanılır?

1. Pano kapağında panel için bir kesit açın ve paneli önden yerleştirin; kapağın içinde 38,7 mm derinlik bırakın.
2. Beslemeyi LOGO! modülünün 12/24 V kaynağından alın.
3. Ethernet kablosunu LOGO! temel modülüne bağlayın.
4. Ekranda çıkacak mesajlar ve tuş görevleri kontrol programında tanımlanır; panel sisteme göre hazırlanmış olarak gelir.

Panel Nerelerde İşe Yarar?

LOGO! tabanlı bir sera iklim panosunda sıcaklığı, nemi ve pencere konumunu kapağı açmadan görmek; sulama ve gübreleme panolarında ayar değerlerini tuşlarla değiştirmek bunların başında gelir. Ethernet bağlantısı, birden çok LOGO! modülünün bulunduğu kurulumlarda ortak bir ekran kullanmayı da kolaylaştırır. Ön yüzün IP65 olması, ekranın toza ve su sıçramasına karşı korunduğunu gösterir.

Sık Sorulan Sorular

Ekran dokunmatik mi? Hayır, tuşlarla kullanılan bir metin ekranıdır. Dokunmatik ve grafikli bir arayüz için 4 inç SIMATIC HMI paneli ayrıca bulunur.
